Opstapje Boog

Opstapje van 45 cm breed en 23 cm hoog uit 18 mm vuren, met een boog onder in de poten en een handgreep in het blad.

Afmetingen: 450 × 280 × 230 mm (b × d × h)
Materiaal: Bb
Onderdelen: 5
Moeilijkheid: Beginner

Download het bouwplan (PDF) Schrijf je in

Controleer alle maten en de constructie zelf voordat je gaat zagen.

Opstapje Boog · mm

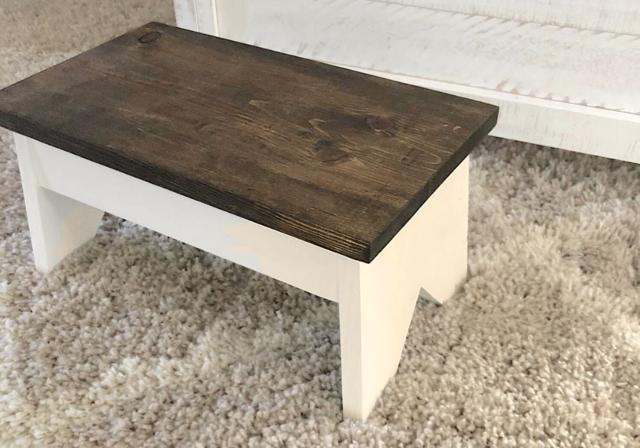

Foto van het origineel van Opstapje Boog

Draai het model met je muis of vinger. Met AR zet je het in je ruimte.

Zaaglijst

Zaaglijst in millimeters

Onderdeel	Aantal	Lengte	Breedte	Dikte	Materiaal	Bewerking
Blad	1	450	280	18	Bb	Recht afkorten, 4× hoek afronden R 10 mm met de decoupeerzaag, 2 gaten Ø 30 mm doorboren, 2× rechte zaagsnede van 90 mm met de decoupeerzaag, 10 gaten Ø 10 mm doorboren
Poot	2	212	280	18	Bb	Recht afkorten, boogvormige uitsparing R 89 mm, 160 × 50 mm, uitzagen met de decoupeerzaag, 4 gaten Ø 8 mm, 12 mm diep, 3 gaten Ø 10 mm, 33 mm diep (gespiegeld)
Regel	2	364	68	18	Bb	Recht afkorten, 4 gaten Ø 8 mm, 19 mm diep, 2 gaten Ø 10 mm, 33 mm diep

Alle maten in mm: lengte, breedte en dikte van het gezaagde stuk.

Over dit ontwerp

Opstapje van 450 x 280 x 230 mm uit 18 mm vuren: blad met ronde hoeken en handgreep, twee poten met een boog onderin en twee regels ertussen. Alles gelijmd en gedeuveld, zonder schroeven; het blad zit vast met zichtbare doorgaande eiken deuvels.

Inkoop en bevestiging

Inkoop

Materiaal	Doorsnede (mm)	Lengte (mm)	Aantal	Waar te koop
Bb plaat	18 × 1220	2440	1

Bevestiging

Wat	Aantal	Waar
Houtlijm		8 verbindingen: poot_l + blad, poot_r + blad, regel_v + blad, regel_a + blad, regel_v + poot_l, regel_v + poot_r, regel_a + poot_l, regel_a + poot_r

Bouwstappen (10)

Rip het meubelpaneel op 280 mm. Zaag daaruit het blad van 450 mm en twee poten van 212 mm, haaks. Bij de poten loopt de nerf verticaal.
Zaag de lat 18 x 68 in twee regels van 364 mm. Controleer dat beide regels exact even lang zijn, want dat bepaalt of het onderstel haaks wordt.
Teken op één poot de boog af: koorde 160 mm midden onderin, zodat er aan beide kanten een voetje van 60 mm blijft, 50 mm hoog. Zet het passerpunt 39 mm onder de onderkant (straal 89 mm), bijvoorbeeld op een klosje hout eronder. Zaag met de decoupeerzaag, schuur glad en gebruik deze poot als mal voor de tweede.
Blad: rond de vier hoeken af met R10 (afgetekend met een mal of een muntstuk van ongeveer 20 mm), zaag en schuur. Boor voor de handgreep twee gaten Ø30 met een forstnerboor op 180 en 270 mm van de kopse kant en 140 mm van de voorkant. Zaag de rechte stukken ertussen uit met de decoupeerzaag, raak de gaten precies en schuur de handgreep rond.
Boor in elke kopse kant van de regels twee gaten Ø8 x 19 mm op 17 en 51 mm van de onderkant, midden in de dikte. Zet de gaten met deuvelcentreerpennen over op de binnenkant van de poten: 161 en 195 mm boven de vloer, 9 mm uit voor- en achterkant. Boor die 12 mm diep met een diepte-aanslag, zodat de buitenkant heel blijft.
Pas het onderstel droog. De regels liggen vlak met voor- en achterkant van de poten en hun bovenkant ligt gelijk met de bovenkant van de poten.
Lijm het onderstel: lijm op de regeleinden en in de gaten, deuvels erin, samenklemmen en diagonaal meten of het haaks staat. Laat drogen.
Leg het blad droog op het onderstel met 25 mm overstek aan beide kopse kanten, vlak met voor- en achterkant, en klem het vast. Boor in één keer door het blad de gaten Ø10, 51 mm diep in totaal (18 mm blad + 33 mm in poot of regel): 3 per poot (34 mm van de kopse kant van het blad, op 35, 140 en 245 mm) en 2 per regel (90 mm links en rechts van het midden, 9 mm uit de lange rand).
Haal het blad eraf, zet lijm op de bovenkant van poten en regels, leg het blad terug en klem het vast. Zaag 10 eiken deuvels van 55 mm, zet lijm in de gaten en tik de deuvels erin tot op de bodem.
Zaag de uitstekende deuvels na het uitharden gelijk met het blad af (Japanse zaag) en schuur vlak. Rond de randen van blad, handgreep en boog licht af (korrel 120, daarna 180) en werk af met olie of lak.

Aannames en aandachtspunten

Let op

De Ø10-gaten zitten midden in 18 mm hout (4 mm wand) en 9 mm uit de rand van het blad. Boor haaks met een boorstandaard of deuvelmal, anders scheurt de rand of komt de boor aan de zijkant naar buiten.
De Ø10-deuvels in de poten gaan in kopshout. Kopshout zuigt lijm op: smeer de gaten eerst dun in, laat even intrekken en lijm daarna opnieuw.
Vuren is zacht en deukt snel. Het opstapje is bedoeld voor één persoon; een harde lak beschermt het blad.
Het blad steekt 25 mm voorbij de poten. Wie op de uiterste kopse rand stapt, staat buiten de voet en kan het opstapje laten kantelen.

Aannames

In het 3D-model komen alle delen uit één plaat van 18 mm. Voor inkoop gelden het meubelpaneel 18 x 300 en de lat 18 x 68.
De boog is een echte cirkelboog met een straal van 89 mm.
De hoeken R10 zijn echte bogen, geen afschuining.
Eiken deuvels Ø10 worden van een staaf op 55 mm gezaagd; het gat is 51 mm diep, dus ze steken 4 mm uit en worden na het lijmen gelijkgezaagd.
Ø8-deuvels: gat 12 mm in de poot (6 mm hout blijft over aan de buitenkant) en 19 mm in de regel; 31 mm gatdiepte voor een deuvel van 30 mm.
De Ø10-gaten in de regels zitten 90 mm links en rechts van het midden, die in de poten op 35, 140 en 245 mm van de achterkant.
De lijmvlakken in het model zijn een deel van elk contactvlak; in het echt lijm je alle contactvlakken volledig.
De deuvels zelf staan niet als onderdeel in het model; alleen de gaten zijn geboord. Het aantal deuvels in de bevestigingslijst is met de hand geteld.
De afbeeldingen zijn gemaakt uit het 3D-model.
